Hongnuo (shenyang) General Machinery Co., Ltd. jedan je od najpouzdanijih proizvođača i dobavljača turbinskih mjerača protoka tekućine u Kini. Dobrodošli u kupnju visokokvalitetnog mjerača protoka turbine tekućine po konkurentnoj cijeni u našoj tvornici. Također prihvaćamo prilagođene narudžbe.

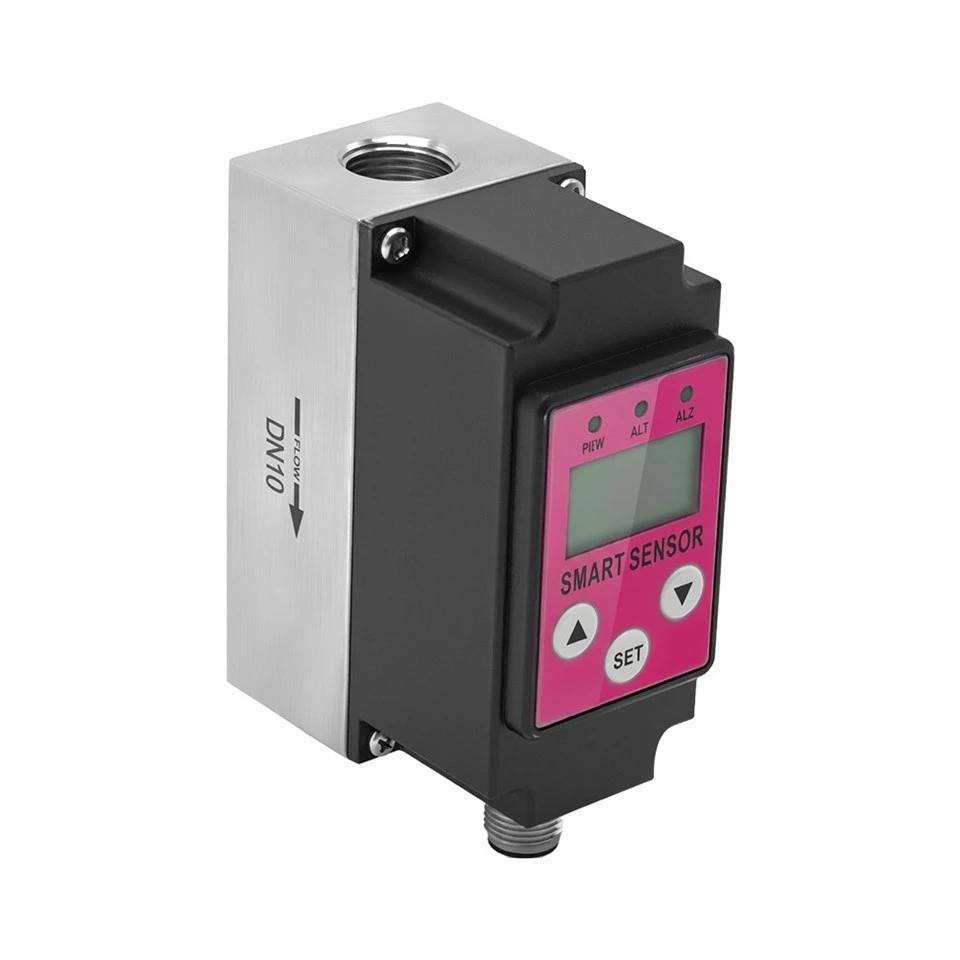

HNF20-AC temperaturni mjerač protoka tekućine u turbini integrirani je senzor-industrijske-razrade za visoko-precizno praćenje protoka tekućine i temperature u stvarnom-vremenu, idealno za petrokemijsku industriju, industriju obrade vode, energetsku metalurgiju, preradu hrane i industriju proizvodnje baterija. Usvajajući princip mjerenja turbine, ima impeler od legure volframovog čelika i rubin ležaj unutar cjevovoda; protok tekućine pokreće impeler da se okreće, režući magnetske vodove za generiranje impulsnih signala koji se pretvaraju u točne vrijednosti protoka, dok ugrađeni-temperaturni modul sinkrono detektira medijsku temperaturu za-praćenje s dva parametra u jednom-stopu.
Izrađen s bazom od nehrđajućeg čelika 304 i kućištem od aluminijske legure, ovaj mjerač protoka tekućinske turbine nudi točnost mjerenja do 0,5% stupnja, s rasponima protoka koji se mogu prilagoditi za cjevovode DN4-DN25 (0,04-10m³/h normalni raspon) i rasponom mjerenja temperature od 0-100 stupnjeva (prilagodljivo) s 0,1 stupnjem rezolucija. Može se pohvaliti samosvjetlećim 128X64 OLED zaslonom s kineskim grafičkim sučeljem i zaslonom koji se može zakretati za 180 stupnjeva, plus intuitivno upravljanje tipkama za postavljanje alarmnih točaka protoka/temperature, podržava analogni izlaz od 4-20 mA, izlaz impulsa i NPN/PNP signale prekidača alarma s RS485 digitalnom komunikacijom po izboru.
Sa zaštitom IP65, potpunim dizajnom zalivanja i otpornošću na visoki tlak (standard 2,5 MPa, opcija visokog{3}}tlaka 10 MPa), podnosi oštra industrijska okruženja −20 85 stupnjeva,<85% with anti-fouling and corrosion-resistant performance. The separated electronic chamber and turbine base design enables easy maintenance, and flexible G-thread connections 1/4" 1" fit diverse pipeline sizes, with strict straight pipe section installation requirements ensuring stable, drift-free performance.
HNF20-AC temperaturni mjerač protoka tekućinske turbine kombinira kompaktnu strukturu, dvostruko-osjetanje parametara i pouzdanu industrijsku prilagodljivost, pružajući-efikasnu, sve-u-jednom kontrolu protoka i temperature za praćenje procesa, otkrivanje curenja i zaštitu pumpi u kritičnim industrijskim sustavima.
Popularni tagovi: mjerač protoka turbine za temperaturu, Kina mjerač protoka za turbinu za temperaturu, proizvođači, dobavljači, tvornica, 2 mjerača protoka turbine, mjerač protoka tekućinske turbine, Mjerač protoka turbine od nehrđajućeg čelika, mjerač protoka zraka turbine, Turbinski mjerači protoka za mjerenje tekućina, mjerač protoka vode za turbine mjerači protoka fluida
|
HNF20-AC parametri mjerača protoka tekućinske turbine temperature |
|
|
Specifični parametri |
Vrijednost / Opis |
|
|
Prikazan je principijelni dijagram HNF20-AC temperaturnog tekućinskog turbinskog mjerača protoka. Turbina je ugrađena u središte cijevi, oslonjena na ležajeve na oba kraja. Kada tekućina prolazi kroz cijev, ona utječe na lopatice turbine, uzrokujući rotaciju turbine. Brzina vrtnje turbine izravno je proporcionalna protoku fluida. Protok tekućine pokreće turbinu na rotaciju, sijekući magnetske linije sile koje generiraju trajni magneti unutar školjke, stvarajući promjenu magnetskog toka. Osjetna zavojnica detektira periodičku promjenu magnetskog toka i šalje signal pretpojačalu na pojačanje, generirajući pulsni signal proporcionalan brzini protoka. Vrijednost protoka dobiva se radom kruga. |
|
Nazivni raspon promjera |
DN4, DN6, DN10, DN15, DN20, DN25 |
|
Materijal kućišta |
Aluminijska legura, ABS industrijska plastika (impulsni izlaz) |
|
Osnovni materijal |
Nehrđajući čelik 304 |
|
Način povezivanja |
Unutarnji navoj |
|
Točnost mjerenja |
Ocjena 0,5, ocjena 1 |
|
Raspon mjerenja |
0,04-10 kubnih metara na sat |
|
Raspon mjerenja temperature |
0-100 stupnjeva, prilagođeno |
|
Rezolucija |
0,1 stupanj |
|
Raspon temperature okoline |
-20..85 stupnjeva |
|
Materijal kućišta odašiljača |
Neograničen |
|
Zaslon/rad |
OLED 128×64 |
|
Unosi |
|
|
Izlazi |
Alarmni kontakt, 4~20mA, pulsni izlaz (podesiv) |
|
Napajanje |
24VDC |
|
Potvrda |
|
Princip mjerenja
